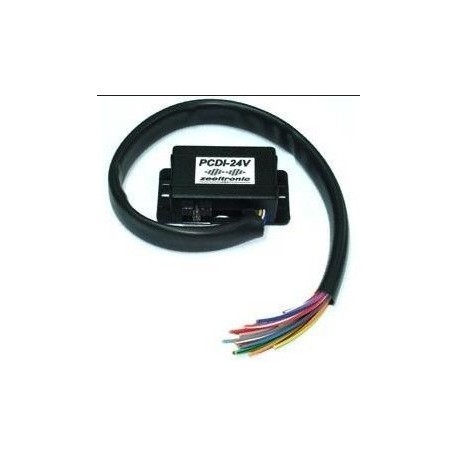

Boitier PDCI-24V Yamaha RD 500 LC - ZEELTRONIC

Boitier PDCI-24V - ZEELTRONIC

Pour Yamaha RD 500 LC de 1984-1986

Unité programmable avec programmateur HandHeld et/ou câble USB PC.

Ces unités prennent en charge la programmation PC ZeelProg

La programmation PC nécessite un câble/adaptateur de programmeur PC-USB spécial.

Données techniques:

• régime minimum 200 RPM
• tours max 20000 RPM
• tension d'alimentation minimale 8 Volts
• tension d'alimentation maximale 16 Volts
• max. tension d'alimentation pendant 1 minute 35 Volts
• appel de courant 25 mAmp
• courant continu maximum pour la sortie de lumière de décalage 1 Amp
• courant de crête pour la sortie de lumière de décalage 5 Amp

Le circuit est protégé contre la tension d'alimentation inverse (mauvaise connexion).

Caractéristiques :

• CDI chargé à partir de bobines de charge haute tension (générateur)
• carte d'allumage programmable (interpolée en 3D)
• fonction de stockage et de chargement pour 2 cartes d'allumage
• une entrée pour micro magnétique
• Entrée TPS (la carte d'allumage est interpolée en 3D au-dessus de TPS33%)
• commutateur de carte pour changer la carte d'allumage pendant la conduite
• jet de puissance (sortie de lumière de décalage)
• décalage rapide (shift kill)
• sortie tachymètre
• avance/retarde toute la courbe d'allumage
• décalage de synchronisation programmable entre les sorties jumelées (RD/RZ500)
• Limite de régime à trois niveaux (délai de temporisation, étincelle réduite, étincelle éteinte)
• compensation du retard du signal
• calcul de synchronisation pour chaque changement de 1 RPM (1000, 1002, .. , 9805, 9806, ...)
• actionnement programmable de la vanne de puissance
• fonction de stockage et de chargement pour 5 courbes PV
• déviation PV programmable
• positions de fermeture maximale et d'ouverture maximale programmables
• test auto PV à la mise sous tension
• Détection d'erreur PV (défaillance du capteur de position, panne du servomoteur)
• programmation facile et rapide sur le terrain, via un programmateur portatif
• programmation pendant le fonctionnement de la machine - vous pouvez immédiatement voir les effets
• surveillance du régime, de la position TPS, de l'allumage et de l'angle PV, via LCD (programmateur portatif)
• traitement rapide pour une grande précision - retards de 1us

Toutes les unités programmables avec un PC resteront programmables avec un programmateur portatif.
