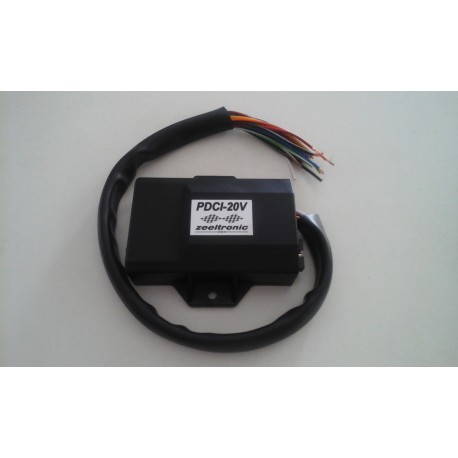

PDCI-20V - contrôleur programmable DC-CDI et PV

... programmable avec programmateur portable et PC

Motos supportées:
Aprilia: RS250
Suzuki: RGV250
Yamaha: TZR250 3xv
-Et la plupart des moteurs bicylindres, avec soupape d'échappement


Données techniques:
- minimum 200 tours / minute
- régime maximum 20000 tours / minute
- tension d'alimentation minimum 7 Volts
- tension d'alimentation recommandée 12 15 Volts
- tension d'alimentation maximale 17 Volts
- appel de courant en veille <0,09 Ampère
- appel de courant à 1300 tr / min <0,3 amp
- appel de courant à 12 000 tr / min <1,7 amp
- courant continu maximal pour la lumière de décalage et la puissance de sortie du jet 1 Amp
- courant de crête pour la lumière de décalage et la puissance de sortie du jet 5 Amp
- énergie d'étincelle constante du ralenti à 13 000 tr / min> 50 mJ

Evitez les connexions inverses de l'alimentation ... Le circuit ne peut gérer l'alimentation inversée que pendant une courte période

Caractéristiques:
- mise sous tension rapide (commence également uniquement avec le condenseur)
- énergie d'allumage de démarrage pleine puissance déjà à 7 Volts
- deux entrées isolées (pickup)
- deux sorties de bobine d'allumage indépendantes
- avance / retard individuel de chaque sortie
- fonction de stockage et de chargement pour deux cartes d'allumage
- interrupteur externe pour changer de carte d'allumage pendant la conduite
- Entrée TPS (capteur de position du papillon)
- décalage de la lumière
- 2 sorties à jet de puissance
- sortie du solénoïde à rapport cyclique (pour la régulation du rapport A / F sur certains carburateurs)
- shift rapide (shift kill)
- limite de régime souple (limite de régime en trois étapes)
- étincelle réduite à haut régime avec papillon des gaz fermé (mode TCT)
- sortie tachymètre
- programmation facile et rapide sur le terrain, via un programmateur portatif
- programmation pendant le fonctionnement de la machine - vous pouvez voir immédiatement les effets
- chaque courbe peut être réglée en 4 à 12 points de courbe
- Carte d'allumage 3D interpolée, si TPS sélectionné
- compensation du retard du signal
- surveillance instantanée du nombre de tours et de l'angle via l'écran LCD (programmateur portatif)
- actionnement programmable
- fonction de stockage et de chargement pour 5 courbes PV
- interrupteur externe pour changer la courbe PV pendant la conduite
- déviation PV programmable
- positions d'ouverture maximum et maximum programmables
- auto test PV à la mise sous tension
- Détection d’erreur PV (défaillance du capteur de position, défaillance du servomoteur)
- traitement rapide pour une grande précision - délais de 1us
- calcul de la synchronisation pour 1 changement de régime (1000, 1002, .., 9805, 9806, ...)
